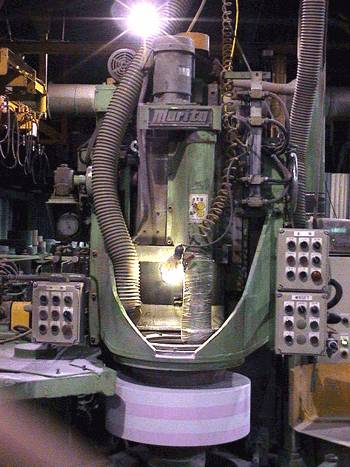

745246_9df977568927796ef46c4822b5417e39

       團隊擁有高精密、一貫化作業生產技術.設備及嚴謹品質管制,值得閣下的信任及託付。26年以上

專業整合技術經驗,針對電子.機械.空油壓.鋼鐵.非金屬硬脆材料.產業我們已具備充足的經驗,持續不斷的

研發加工技術及擴充精密設備,我們的加工能力佳,且價格合理、交貨準時、品質優良、服務效率高,

一直以來深得國內知名廠商認同,敬邀您提供設計圖及樣本, 共同開發,我們將以最誠信服務及

合理的價格,為您製造最滿意的製品。『提升競爭力、追求卓越品質』是本公司永續不變的經營理念。

Our innovation philosophy, based on advanced technology, ongoing research and years of experience,
is the key factor for achieving our goals together with our business partners. Here you can find all the information you need on Camel Grinding Wheels discs and abrasives.



鑽石砂輪尺寸標示方法
D
外徑
S
外側角度或圓筒部長度
E
孔徑部份的厚度
T
總厚度
H
孔徑
U
邊緣寬度
J
砂輪最低部份平面外徑
V
角度
K
內側平面外徑

W
研磨面的厚度或寬度
L
帶柄砂輪或搪磨石柄長
X
鑽石層厚度
N
餘隙凹入的深度
Y
帶柄砂輪柄徑
Q
變數,參照圖面設計
BC
螺絲孔節距圓
R
半徑







鑽石砂輪規格標示方法

SDC
200
N
75
B
1A1
3
150x10x31.75
磨料
粒度
硬度
集中度
製法
形狀
厚度
尺寸

D-天然鑽石

SD-合成鑽石

SDC-金屬被覆合成鑽石

CB-立方氮化硼

CBC-金屬被覆氮化硼
16
20
30
40
50
60
80
100
120
140
170
200
230
270
325
400
600
800
1000
1500
2000
3000
J
K
L
M
N
O
P
Q
R
S
T

25
50
75
100
125
150
175
200




M
金屬法
B
樹脂法

P
電鑄法
HB
硬焊法
V
瓷質法






1

2

3

4

5
D X T X H

(外徑x厚度x孔徑)







鑽石砂輪的形狀標示方法
標示順序:
(1)胚體基本形狀
(2)鑽石層的斷面形狀
(3)鑽石層的位置
(4)補充部份


(1)胚體基本形狀


(2)鑽石層的斷面形狀


(3)鑽石層的位置


(4)補充部份







鑽石及CBN砂輪使用須知
1.若要使鑽石及CBN砂輪充分發揮優異的特性,在使用時務必注意:


a.機械方面:
(1)精密的心軸
(2)良好的機台剛性
(3)足夠的工作馬力
(4)穩定的回轉速度及推進速度
b.砂輪安裝:
(1)砂輪孔與機械心軸是H6契合度
(2)緣擺在0.01mm之內,面擺在0.02mm之內
(3)完美的真圓度



2.修正與修銳:
  • 修正(Truing):
    將砂輪研磨面修平或整形所需要形狀,並使其與砂輪心軸同心之作業稱之。
  • 修銳(Dressing):
    將砂輪平滑表面,包圍在磨料附近的結合劑去除,使磨料銳角能適當地露出砂輪表面,
    以產生研磨能力之作業稱之。


3.修正與修銳使用方法推薦:
砂輪種類
修 正
修 銳
鑽石
樹脂結合法(B) ⊙剎車式或動力回轉式修整器 ⊙鑽石砂輪專用修銳棒
⊙軟鋼或鉬鋼
瓷質燒結法(V) ⊙鑽石修刀(單石或金屬結合修刀) ⊙鑽石修刀(單石或金屬結合修刀)
金屬結合法(M) ⊙剎車式或動力回轉式修整器 ⊙鑽石砂輪專用修銳棒
CBN
樹脂結合法(B)

⊙金屬結合鑽石修刀 ⊙CBN砂輪專用修銳棒
⊙軟鋼或鉬鋼
⊙剎車式或動力回轉式修整器
瓷質燒結法(V) ⊙鑽石修刀(單石或金屬結合修刀) ⊙鑽石修刀(單石或金屬結合修刀)
金屬結合法(M) ⊙碳化矽砂輪 ⊙碳化矽砂輪
⊙剎車式或動力回轉式修整器







4.研磨液:
在可能範圍內採用濕式研磨為宜(若不得已,加噴霧或空氣吹送),因研磨液對研磨加工面粗度、表面精度、砂輪銳利性及砂輪壽命都有很大的影響。







5.理想進刀量:
砂輪粒度
理想進刀量
#80 ~120
0.03mm之內
#140 ~200
0.02mm之內
#230 ~270
0.01mm之內
#325 ~
0.005mm之內
