砂輪形成.尺寸.形狀.用途選用介紹
砂輪研磨作用
砂輪是經由磨料.結合劑.氣孔組合而成.經高速迴轉運作中,以其在外緣表面植無數上千萬之硬、銳、耐溫之小磨粒連續在工作物表面切削磨除,且不斷的自生銳利顆粒與磨屑空隙(氣孔),繼續對各種材料做磨削工作的一種研磨工具。

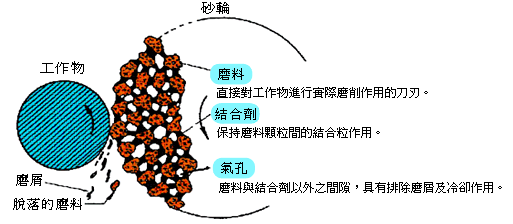

砂輪之結構
773664_f66bec8933e37883d0359deebd49c3aa




砂輪標示與訂購方法:規格與尺寸

規格 --- AZ 46 J 8 V 1 A 尺寸 --- 355 x 38 x 127
AZ
46
J
8
V
1
A
磨料
粒度
結合度(硬度)
組織(氣孔)
製法
形狀
緣形
A
灰黑色
16

20







1


38A

橘紅色
24







2

36






3


PA
淺粉紅色
46



V

瓷質結合法
4
A
60
E

5
B

RA

紫紅色
100

F

0



6
C
120

G

1



7
D

GC

淺綠色
150

H

2


B
樹脂結合法
8
E
180

I

3

9
F

WA
白色
220

J

4



10
G
240

K

5



11
H

AZ

寶藍色

280

L

6


R
橡膠結合法
12
I
320

M

7

13
J

32A

灰白色
400

N

8



14
K
500

O

9



16
L

SG

水藍色
600

P

10


MG
氧化鎂結合法
20
M
800

O

11

21
N

C
黑色
1000

R

12



22
P
1200

S

13



23


19A
棕色
1500

T

14

UBS
彈性樹脂結合法
24

2000
U



25



64A


灰色
2500


FBB
聚乙烯纖維法
26

3000




50

4000







60

標準形狀
1.常用形(平形) 2.環形 3.單面斜形 4.雙面斜形
773678_272457a2b9eb93556172843997e620d9
773679_8b4f8e0a5b85ce338fc38968ba41f35b
773680_39b0795daae6eaa34ea92cde60135e76
773681_7e496acdf1cdf0764e6583b10cffba87
5.單面凹形 6.盆形 7.雙面凹形 8.安全形
773682_6a4f6286d8437bed956eecdbd6c01764
773683_dd63987152be998f6203e4d0a6bf145b
773684_481e6fc58876829cdfc0a0d715d0c107
773685_1c4d99a5da7db095141616b02c4841c3
9.雙面盆形 10.雙面凸形 11.斜盆形 12.深碟形
773686_539d3e78ed581708178d803e75aa27b3
773687_9140e04aee69e959d5744144ddf774bd
773688_564cb66ff425affcfaf766e527a70cf0
773689_88a08b29f930dced76d77e81cc50d6f6
13.淺碟形 14.盤形 16.砲彈形 20.單面斜凹形
773690_b238ce55e139c2e666c0f04048853195
773691_c983929b0633cbc7abc5ad5488233c7e
773692_6a43b7c77d4dda0424f7ac8905bd5605
773693_47ece04f72109f074c9771245fdcb2fc
21.雙面斜凹形 22.單凹斜凹形 23.單面併凹形 24.單凹/併凹形
773694_f3f020dded9b665712761175ebfe0b66
773695_4f8ea3d6f12d4d18d4be7e004b2defc7
773696_3ff0e2f13267860e41892e6999393c5a
773697_77241319fad9d10873785b9facc03bb2
25.斜凹/併凹形 26.雙面併凹形 50.瓦片形 60.角形
773698_fe32db3a13b520bfa5f102acff3c6cf9
773699_899a35c460fd817b8002195da995273a
773700_606ed39ac6fc8007b5c311c456e46666
773701_42bcb96e36c492446405503015a510f7

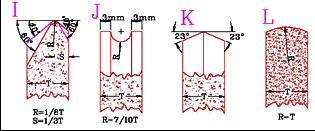

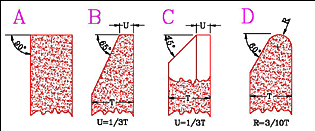

標準緣型
773702_c6d11802a47d8a702da9511d6a540c62 773703_37a2eef6acdbb92da715e6a39390203d
773704_31d2492df2ecfe3fc817636105ba0743 773705_d3238daf890e13f89bc8b1c8f7cb6111




其他形狀
砲彈型砂輪:統一標示 「SUED」
石磨:一般型「MIL」、特殊型「MSP」
汽門座砂輪:統一標示「VLVST」
特殊異形:通常標示「SP」
大理石、地磚專用磨石:
圓盤:ψ255 X 50 X ψ50 標示「O」
元寶型:標示「 S」
A 型:標示「A」
馬蹄型:標示「H」




帶柄砂輪形狀
A Group:異型
B Group:外徑尺寸較小 ( 3/4" ψ以下)之異型
W Group:所有平直形之帶柄砂輪屬之
AJ Group:A Group之延伸
BJ Group:B Group之延伸
其他:SF、K、L Group及特殊規格帶柄砂輪




超精研磨用、汽缸研磨用、模具用及車刀修整用的砂條
正方形標示:SQ
長方形標示:RT
圓形標示:RD
半圓形標示:HR
正三角形標示:TR
有 R 形標示:HN




如何正確選擇適當的砂輪
研磨條件
磨料
粒度
結合度
組織
結合劑






工作物的材質

●抗拉強度 30 kg/mm2 以上抗張力大的半鋼軟鋼時用A.
●抗拉強度 50 kg/mm2 以上抗張力極大的淬火鋼時用WA.
●硬而且研磨性不良的合金鋼時用DA.RA.DR.32A.
●抗拉強度 20 kg/mm2 以下抗張力小的鑄鐵、有色金屬、非金屬時用C.
●超硬合金、寶石時用GC.

●軟而且展性大的材質時用粗粒.
●硬而且脆弱的材質時用細粒.
●軟的工件加工時用硬的結合度.
●硬的工件加工時用軟的結合度.
●非常軟的銅、鋅鐵等時用軟的結合度.

●軟而且粘的工件加工時用粗鬆的組織.
●硬而且脆弱的工件加工時用細密的組織.


研磨裕量以及所要求的精度和修飾效果研磨作業的方式

●重負荷、重自由研磨時用A.Az.
●鏡面研磨修飾用GC.

●以效率為主、且研磨裕量大的粗研磨時用#1O~3O的粗粒.
●研磨效率要高且修飾面也要好時用#243.#303的混合粒度.
●研磨裕量不大而且需要精密的修飾時用細粒.
●手持研磨及其他粗研磨時用硬的結合度.
●精密研磨時用中或軟的結合度.
●研磨費用高的粗研磨時用粗鬆的組織.
●精密修飾研磨時用細密的
組織.
●粗以及中的修飾時用瓷質法(V).
●高度的修飾時用樹脂法(B)橡膠法(R).
●重負荷、重自由研磨時用樹脂法(B).

接觸面積   ●接觸面積小時用細的粒度.
●接觸面積大時用粗的粒度.
●接觸面積小時用硬的結合度.
●接觸面積大時用軟的結合度.
●接觸面積小時用細密的組織.
●接觸面積大時用粗鬆的組織.







砂輪的周速度     ●周速度高時用軟的結合度.
●周速度低時用硬的結合度.
  ●周速度 2000 M/min 以下時瓷質法(V).
●周速度2000 M/min 以上時用樹脂法(B).
加工工作物的速度     ●速度高時用硬的結合度.
●逮度低時用軟的結合度.

進刀量或
研磨壓力
    ●進刀量大時用硬的結合度.
●造刀量小時用軟的結合度.
  ●特別進刀量大且研磨壓力 大時用樹脂法(B).
機械狀態

  ●剛性良好且振動少時用軟的結合度.
●振動多時用硬的結合度.
  ●在振動多的機械上使用樹 脂砂輪往往會獲得良好結果.
是否使用
研磨液
    ●濕式研磨時可選比乾式時
硬一級的結合度.
●乾式研磨時要選比濕式時軟一級的結合度.

作業者是否熟練     ●熟練者時用軟的結合度.
●非熟練者時用硬的結合度.
