砂輪耗材專區 » 修整鑽石.氮化硼(CBN)砂輪.設備應用介紹

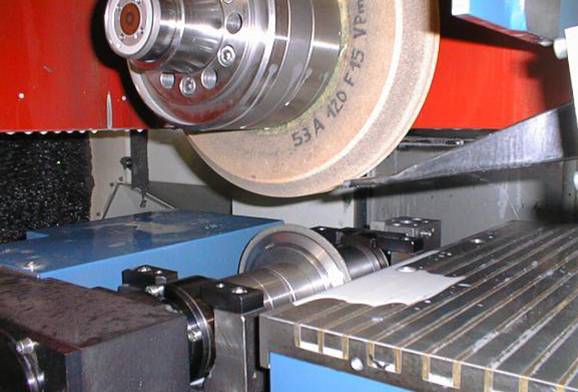

鑽石砂輪削平.修整器系統

採「以柔克剛」的設計理念,鑽石砂輪的削正與削銳可一次完成,動力式鑽石砂輪削平.修整精密主軸系統,具高效率削正削銳特性,適用平面磨床及外圓磨床,較傳統削整速度快約10倍,削整精度、真圓度與平垣度均在0.1μm以內,進而有效延長砂輪壽命,大幅降低研磨成本。
專業應用於CNC成型精密研磨、特殊刀具及各種精密機械零件製造,團隊以豐富經驗,研發實驗成功後,砂輪削整器精密主軸系統,已經量產化持續供貨中。

秉持「品質第一、交貨迅速」理念,特別舉出研發的砂輪削整器應用實例如下:#1,000鑽石砂輪直徑200MM、厚度45MM,削整前真圓度為50μm,經過十分鐘內削整後,真圓度與平垣度皆達到0.1μm以內。該產品已取得發明專利,廣泛應用於精密模.治具、鏡面、電子、太陽能板及輥筒業…等。
744973_04af0722e5d8205790d0063833250487

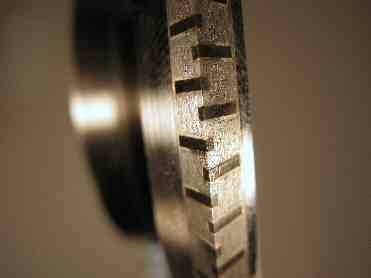

磨輪電鍍的氮化硼(CBN)砂輪.鑽石砂輪

    磨輪電鍍的CBN砂輪和金剛石砂輪的磨削顆粒,它們具有鎳的聯接,是通過電泳方法固定在基體上的。通過這種方法,產生了大量的過剩顆粒,同時這些顆粒具有高的附著力。這種工具具有高的切削效率,通常被應用在粗加工中。


    電鍍砂輪的又一應用領域,是對砂輪的形狀輪廓精度有高要求的精加工。電鍍砂輪的形狀輪廓主要是通過基體的形狀尺寸來確定的。它的精度是通過適宜的鍍層技術來確定的。這種砂輪可以不用進行費事的修整過程,直接地應用。由於電鍍砂輪具有高的抗磨損性和形狀穩定性,因此它具有高的使用壽命。此外,它還具有很好的耐熱性和“冷“磨削的優點 。

鍍層技術

    用由DR. KAISER廠開發的新技術,可以控制CBN和金剛石在基體上鍍層的密度。因此,不僅切削刃的數目而且屑槽,都可以根據每個磨削過程的不同的要求,個別地進行調節。

新制成品和重複鍍層

  DR. KAISER廠不僅從事於砂輪的開發和生產,而且對已經用過的砂輪的基體也進行修理和重複鍍層的業務。

磨輪技術參數

CBN-顆粒度 B46 ...B301
金剛石-顆粒度 D46 ...D301
max.砂輪片–ø 600 mm

形狀公差以及徑向和軸向擺動公差





製造能力-外徑最大325mm,寬度最長至300mm 直進式最佳成型R角 = 0.002mm (0.00008”),可重複修整次數達4次以上,尖端角中分布非常密集的鑽中鑽。當工件角度55∘時,鑽石可製造最小半徑R= 0.05mm 當工件角度30∘時,鑽石可製造最小半徑R= 0.1mm 當工件角度10∘時,鑽石可製造最小半徑R= 0.2mm

引進德國CNC成形鑽石修整輪、研磨砂輪、鑽石修刀最佳研磨利器


0,002 mm
744974_062ea78e2755e7d2193b03c1e509ecbe


744975_3eea5a0b1a7a2add057b7c0a8f3de33d 744976_9565441692ca31bdae711aef6be64250
744977_45e8ba85cbb8a3df01ce4ecc7d909155  744978_eeb4e6ca3bd9ffb8cd82c763a54e7098

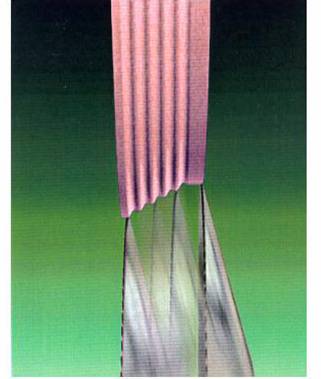

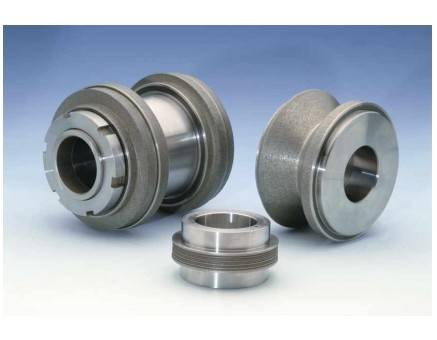

耐久王鑽中鑽輥輪在修整陶瓷法砂輪磨料或V製法、CBN鑽石砂輪中,已成功地採用耐久型鑽石旋轉輥輪修整成形,達到精確提昇精密度及尺寸控制,進一步完成高效率量產品質,獲得絕佳的精密度及要求之公差。

   建議使用在如下列中CNC機台上之輪廓修整用: 在輪廓修整中尖端半徑在.005”至.025”(增加至0.005”)。 用於要求相當精密的端面角,從零度開始。 當修整傳統以及超級磨料砂輪時。 所要求之表面光製度大於Ra20(0.5μm)。 CNC輪廓修整應用



鑽石修整器.主軸設備

砂輪成形修整主軸系組配

    利用迴轉的修整工具進行CNC修整,可以使修整過程與磨削加工任務相適應。由於這個附加的迴轉運動,使砂輪進行了“軟”的修整(與利用靜止的修整器修整相比較),從而提高了修整工具的使用壽命。
    有不同的修整系統(由心軸、修整工具和配件組成),可用于幾乎所有的CNC修整工作中,並且很容易組裝在磨床上。

心軸

    修整心軸是按照規範,例如迴轉、動態剛度、恆定轉速、驅動功率和傳感技術等,專門與你的任務要求相配的。它具有溫度監控,轉速調節和截面辨認的功能,能滿足極高的要求。這個心軸系統是全封閉的,具有迷宮式密封和阻隔空氣及冷卻的功能。因此它具有高的使用壽命。

技術參數



心軸ø 33 - 100 mm
工具ø 20 - 250 mm
轉速範圍 1,500 - 60,000 1/min
功率範圍 0.08 - 3.6 KW
電壓 24 V/DC - 230 V/AC
熱感應器 已

修整鑽石.氮化硼(CBN)砂輪.修整應用介紹工具

744979_3435886c677f09921873ca62927cc707



鑽石、CBN砂輪削整器
1.鑽石、CBN砂輪削整器:
●最有效延長砂輪壽命
●高精度、高效率、低成本
●較傳統削整速度快10倍
●削整精度、真圓度與平坦度均在0.1um以內
2.適用:
●平面磨床與外圓磨床
●樹脂、金屬Dia & CBN砂輪專用
3.應用:
●精密、鏡面、電子、太陽能板、輥筒業等
4.實例:
●鑽石砂輪粒度#1000、直徑200MM、厚度45MM
●削整前真圓度為50um
●經10分鐘內削整後,
真圓度與平坦度都在0.1um以內

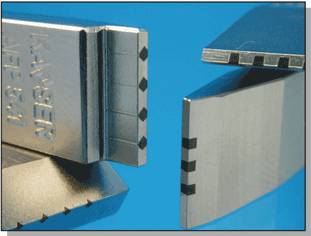

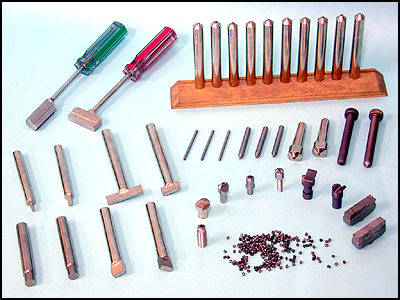

鑽中鑽、修整輥輪單石、單晶、聚晶鑽石、金剛石(CVD.MCD)修刀、修整器

744980_0579201e168f34440093ace53591f824744981_36cc3f79c2f687371a992f832c562766744982_231502c64a2eef22898548e303b6e11e744983_89c83bab95c0431e5a4c344c5e70ca3a
744984_89c83bab95c0431e5a4c344c5e70ca3a744985_da19a507d20b808681344bc8fff767e5744986_1081ee01b094e4f0183912bec9d0c067744987_2f1e5f2b550903b6ffde45c847b20a03
744988_b40294493f36800e302e1b2588e20dde 744989_48e78798f01df1ae80402f62287503a6
744990_62fd731c984489c771691fab105887d3


744991_f80b9d0672f9f24db2c119748cc2c2f3  744972_a78f91c658b4d4e44ec04f62cd5b6489
階梯面和平面的修整                   圓弧.拋物線.曲線的成形修整

德國製Dr.Kaiser成型

    在修整陶瓷法砂輪磨料或V製法、CBN鑽石砂輪中,已成功地採用耐久型鑽石旋轉輥輪修整成形,達到精確提昇精密度及尺寸控制,進一步完成高效率量產品質,獲得絕佳的精密度及要求之公差。


技術資料:外徑最大製造能力325mm,寬度最長至300mm
直進式最佳成型R = 0.002mm(0.00008”)
可重複修整次數達4次以上,尖端角中分布非常密集的
鑽中鑽
當工件角度55時,鑽石可製造最小半徑R= 0.05mm
當工件角度30時,鑽石可製造最小半徑R= 0.1mm
當工件角度10時,鑽石可製造最小半徑R= 0.2mm

優點:1.對於工件的幾何形狀精準度非常高,排除補正時接觸點
           不準的問題。
         2.良好的面粗度,成形速度快精度公差達 ±0.002 mm以內。
         3.縮短修整時間適合嚴苛的尖銳角度、極小圓弧研削要求
         4.壽命特長R補正無失真問題。同心度及真圓度可達
                  0.002mm要求
         5.再使用的效益高,最少可再修1~3次以上,保證比同業
            製造鑽石3倍以上壽命。詳細資訊
            請參閱網站: www.abtc.com.tw
         6.採用最先進的高頻內置馬達修整超精密主軸ABTC
          系列,節省空間,並不需要拆開鑽石輥輪,即可
           直接用在心軸上修整

應用:1. 各種廣用成型研磨修整,包含平直形的砂輪面
         2. 粗磨及細磨均可精密尺寸控制
         3. 修整VB製法鑽石及CBN砂輪

機台:德國Dr.Kaiser鑽中鑽鑽石成型輥輪已成功的應用
            在所有CNC研磨機械上,大部分磨床如NTC.TOYOTAOhmiyaKoyoMagerieJungNormacDrakeUnisonStuderBlohmWeldomELBABAMattisonHealdOkamotoExcello
日本磨床系列: 岡本OKAMOTO 斯吉雅SHIGIYA 東洋TOYO 拿佳銑 NAGASHI 豐田TOYODA瓦西挪WASINO 日進無心磨床NISSIN 日平NIPPEI 近藤KONDO 津上TSUGAMI 日本日信塘磨NISSIN 富士FUJI 美萃士MATRIX 大畏OKUMA 三正SANSEI 水口MINAKUCHI 那吉NACHI 日本山田 YAMADA 日本NICCO 黑田KUROTA 住友SIMITOMO 三井 MITSUISIKI 東芝TOSHIBA 市川ICHIKAWA 羅大利BLANCHARD Ohmiya、Koyo MITSUI 日本YOSHIKAWA 日本NIHONKIKAI 大昌DAISHO 末吉…

瑞士磨床系列: 斯圖德STUDER 瑪格立MAGERLE 阿爾棟AGATHON勇格JUNG 瑞斯豪爾Reishauer 飛斯洽爾FISCHER 瑪戈MAAG

            鐵克尼克 TECHNICA 丘錠TSCHUDIEN 渦瑪德 VOUMARD Hauser 座標磨床

德國磨床系列: ELB 寇普KOPP 布洛翰BLOHM 葛GLAUCHAU德製WMW 佛納FOTUNA 克林貝格KLINGELNBERG ABA Ziersch

           集團 平面磨床 JUNKER、OVERBECK、FAMIR 德製LIEBHERR 耐尼斯NILES 德製HOFLER 德國FROMAG 德製SIELE MANN

美國磨床系列: EX-CELLO莫爾MOORE哈挺Tripet孔和外圓磨床 Sunnen 塘磨 Cincinnati、Normac、Drake、Unison、Weldom、Mattison、Heald或者相同類型之磨床。我們都留有標準

             尺寸的庫存品。


    研磨利器應用.汽、機車緩衝器、OA伸縮桿.空.油壓幫浦閥.環.葉片、微小軸心、傳動軸.桿.軸承、氣體彈簧銷, 引擎閥門,液壓閂銷,各種機械配件超精密磨、
馬達閘、活塞標尺、校正環、塞規.模.治具、精密陶瓷、印刷機銅版滾輪、工業製刀業、雷射印表機軸心、傳真、影印機心軸、噴射器別針、各種分條刀、工具面超精密磨、食品不鏽鋼材、感光滾輪、天線...等。

玻璃材質的拋光,光學鏡片、石英、一般鏡面、液晶(玻璃)面板拋光。

除膠研磨,去除殘膠及清洗工件表面,玻璃(液晶LCD)面板之後段製程之除膠重工、刮膠、除膠拋光。

清洗研磨, 液晶(玻璃)面板前段製程之清洗拋光。

鍍鉻鋼管.高精度平面的拋光。



鑽石砂輪用途概述


材料對象

 研磨方式

加工目的製品別
平面、
外圓
切斷
切溝
成型
內孔
機械、工具
鐘錶、
光學機械
電器、
電子機器
其他
超硬合金、其他
超硬合金
B.M.V
B.M
B
B.M

各種切削工具、模具、耐摩耗部品
鐘錶殼


超硬合金、
半燒結材
P
P






CERMET
B
B
B


捨棄式刀片



陶瓷工具
B.V
B.M
B


捨棄式刀片



陶瓷
陶瓷器、
耐火材
M.B
M.B
M.B





瓷磚、爐材
石墨
M
M.P






爐材
Al2O3磁氣絕緣材料
M
N.P.B





IC基板、皮膜抵抗器

LiNbO3電子材料
M
M.P
P




壓電陶瓷

SiC燒結品Si3N4
B.V
M.P.B




鐘錶殼


玻璃
光學玻璃
M.B
M
M
M.B
M.P

LENS、稜鏡


板玻璃
M
M
M

P.M
汽車玻璃、後視鏡
鐘錶玻璃
液晶
建築門窗、傢俱、鏡
管玻璃
M.B
M





電子管半導體外套
理化學儀器
石英玻璃
M.B
B.M





電子管
理化學儀器
其他
M.P
M
M
M




工藝品
寶石、半寶石
鑽石
M.P




鑽石工具、Compact工具


錄音機針
藍寶石、
紅寶石
M.P
M



耐摩耗部品
鐘錶玻璃、軸承
SOS
錄音機針、醫療材料
水晶
M.P
M
M



振動子
振動子
工藝品、裝具
其他寶石、
半寶石
M.P
P

P
P



工藝品、裝具





材料對象

研磨方式
加工目的製品別
平面、
外圓
切斷
切溝
成型
內孔
機械、工具
鐘錶、
光學機械
電器、
電子機器
其他
磁性氧化物
永久磁石用
M.B
M.P.B
M.P.B
P.M.B



馬達、喇叭用界磁

可聽用波用
M.B
M.P.B
M.P.B
P.M.B



天線、TAPEHEAD 變壓器用CORE

高周波用
M.B
M.P.B
M.P.B
P.M.B



天線、TAPEHEAD 變壓器用CORE

半導體
Si、 Ge
M
P
P
P.M



IC
瓷磚、爐材
Gap、其他

P




發光體
爐材
塑膠
丙烯酸(Acrylic)樹脂



P

塑膠鏡片



F R P

P
機械外裝、船體

PC板

其他塑膠



剎車來令
鐘錶殼
電子部品

塑膠
P
P


汽機車輪胎



其他

貝殼、珊瑚、ETC
P
P   P



基石、裝具
齒、陶齒
P





齒科醫療、技工
金屬 鑄鐵
V.B




機械部品


超重合金





自動捲振子
接點

Sm-Co

P





特殊磁石



氮化硼CBN 砂輪用途概述
研磨物材質
工具
內燃機部品、汽機車部品
一般機械部品、其他
目的製品
研磨方式
結合劑
目的製品
研磨方式
結合劑
目的製品
研磨方式
結合劑


高速度鋼
SKH
端銑刀
外圓
B(V.P)
VALVE pump部品
兩頭平面
B
壓延ROLL
外圓
B





SKS
螺絲攻
鑽頭
拉刀
滾齒刀
成型車刀
切溝
平面
工具研磨

成型
B(V.P)
B(V.P)
B(V.P)
B(V.P)
P.M.V





MICRO
外圓
B
模具鋼
SKD
模具
模具
(導銷)
GUIDE-PIN
平面、內孔
無心
NC研磨
P.M.V
B(V.P)
B(V.P)



兩頭平面

B
GAUGE
壓延
ROLL (軋滾)
部品
兩頭平面
外圓
內孔
B
B
B.V
炭素工具鋼
SK
模具
內孔
V.P





KNIFE
鉛筆削機刀刃
平面
特殊
B
B


用合

S-C



凸輪軸
凸輪軸研磨
B.V
機械部品
平面、切溝
B


SCM

SNC






齒輪筒
軸穴端面等
(GEAR)

燃料噴射
NOZZLE
成型、平面
內孔
內孔、其他
內孔、其他
內孔
B.M.V
B.V
B.V
B.V
P
壓力CYLINDAR
(柱塞)
PLNGER punp
之PISTON
CAM(凸輸)
電算機周邊機器
機器部品
搪孔

無心、其他

仿削
切斷
平面
M

B

B.M
B
B
SNCM
SACM
SCr
模具
內孔
B.V
曲柄軸

軸穴加工
切溝
外圓
內孔
B
B
B.V





軸承鋼

SUJ









BALL BEARING
(滾珠、軸承)
內孔、兩頭
平面
V.M.B
鑄鐵
FC、其他




油封OIL-SEAL
凸輪軸
(CAMSHAFT)
平面
凸輪(軸)
研磨
B
B

壓縮機部品

內孔、外圓

B.V
超合金



JET EGINE
部品

成型

B








研磨物材質
電器、電子部品
目的製品
研磨方式
結合劑
磁性合金

Sm-Co
PAMALLOY
AlNiCo
矽 鋼

TAPEHEAD
特殊磁石
TAPEHEAD
界磁
CUT-CORE
切斷、成型
切斷、平面
切斷、成型
切斷
切斷
M.B
M.B
P.M.B
M
B





半導體研磨,如砷化鎵、矽晶片、電子工業拋光...等。

高科技的鏡面拋光SG硬陶瓷磨料UB.FBB砂輪

UB.FBB砂輪.鏡面拋光及SG硬陶瓷磨料

FBB 多孔性精密研磨砂輪 日本製精密研磨砂輪應用範圍

  • Centerless grinding 無心研磨
  • Computer printer shaft印表機心軸
  • Magnetic roll of copy machine影印機磁棒
  • Chrome plated guide roller of copy machine影印機鍍鉻滾輪
  • Aluminum drum of dry copier鋁感光鼓
  • 印表機軸心、影印機磁棒、影印機鍍鉻輥輪、鋁感光鼓

精密陶瓷針、硬盤不銹鋼絕緣墊圈、壓縮機閥板、刀模、平板玻璃的斜角及邊緣研磨、凹版印刷用鍍銅印刷滾輪

Thomson blade刀模及Thomson blade
Bevel or edge of glass sheeHigh precision industry
Fine ceramic pin精密陶瓷針
Super finishing
Stainless steel spacer rings of HDD硬碟不銹鋼絕緣墊圈
Valve plate of compressor parts壓縮機閥板

other industries
Steel dies (die knives or t 平板玻璃的斜角及邊緣研磨
Copper plated printing roller for gravure printing machine


凹版印刷用鍍銅印刷滾輪





進一步更詳細資料 請電洽 0934-067489   磨床專業網站: http://www.abtc.com.tw/
