圓筒工件應用磨專區 » HAMADA浜田CNC齒輪成形磨床

媲美瑞士齒輪成形磨床  --新進CNC齒輪研磨機械共4台

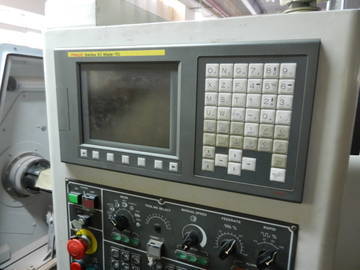

浜田 CNC 齒輪成形磨床 CNC發那科 控制器 (FANUC Series 15MB)

OHG-300    HAMADA KOKI

http://youtu.be/CQUCJ7UKEa4





請點選連結網址。影片連結時...請耐心稍後,謝謝!





805150_78985101ef85c34994d8942ed90f9f6d



805149_42580aac91d3b8a7a8263c21a38e6135



805151_2e994193400ad7177c9328c739116c6e



805152_49e83c9c0dd4d504ac48ed494c5eaa62







805159_410fd3a3392e4fa32d9bc0078abeca02



▼機械主要仕様
1 加工物 平歯車及びハスバ歯車
2 加工能力
 研削し得る外径 φ15~250mm
 研削し得る歯幅 最大 140mm
 研削し得るモジュール 0.5~5.0
 研削し得る歯数 14~200
 センター間距離 200~380mm
 ネジレ角 ±45°
 ワーク最大重量 30Kg (治具含む)
3 使用砥石
 外径 最大 350mm
 外径 最小 270mm
 幅 64/84/100mm
4 砥石軸
 回転数 研削時 1400~1900r.p.m.
 回転数 成形時 80r.p.m.
5 電源 所要電力 35kVA
6 機械容量 :幅×奥行×高さ
(制御盤含む)
2600×1450×2100mm
7 据付面積 :幅×奥行
(装置全体)
3050×3800mm
8 機械重量 :本体 6500kg
▼標準付属品
  CNC装置 (FANUC Series 15MB)
  油圧・潤滑油装置
  標準工具一式
  砥石 (フランジ付き)
  単石ドレス装置
▼標準付属品
  ロータリードレス装置
  マグネットセパレーター
  クーラントタンクユニット
  クーラント温度調整装置
  オイルミスト回収装置
  自動扉
  自動電源遮断装置
  停電リトラクト機能
  砥石自動バランス装置









意者請洽
